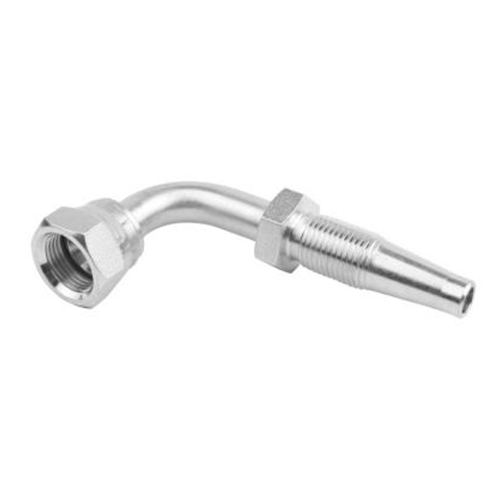

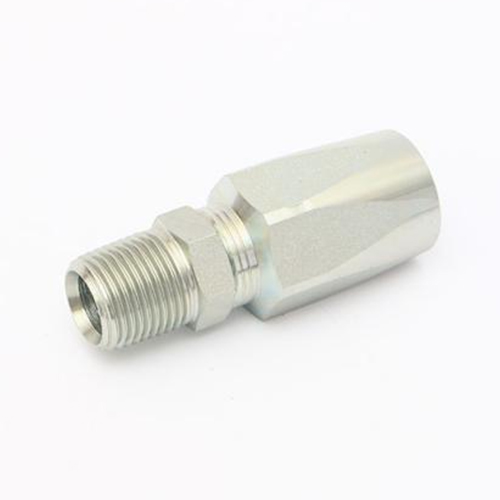

SAE BSP plieno nerūdijančio plieno daugkartinio naudojimo žarnos jungtis R1 R2 R5 guminėms žarnoms

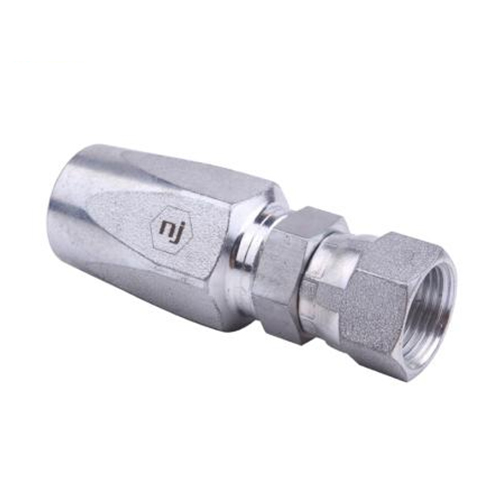

Daugkartinio naudojimo žarnų jungtys yra hidraulinių jungčių tipas, kurį galima naudoti daug kartų. Jas galima lengvai išardyti ir vėl surinkti, todėl jos idealiai tinka situacijoms, kai reikia pakeisti arba remontuoti žarnas ar vamzdžius. Tai gali sutaupyti laiko ir pinigų, palyginti su viso jungiamojo elemento keitimu.
Aprašymas

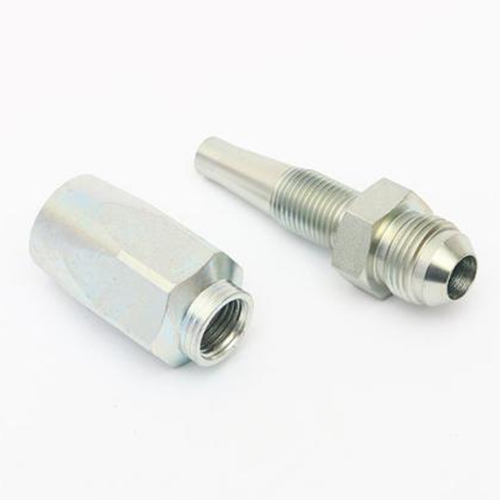

Daugkartinio naudojimo žarnų jungiamosios detalės paprastai susideda iš dviejų dalių – jungiamosios detalės (tik korpusas) ir lizdo, kurį galima prijungti prie guminės žarnos arba vamzdžio. Jungtis ir lizdas yra suprojektuoti taip, kad būtų sujungti sriegiu, sukuriant saugų ir glaudų dviejų komponentų sujungimą.
Jungiamosios dalies srieginė pusė gali būti vyriška arba moteriška, ir ji gali būti tiesi, 45 laipsnių alkūnė, 90 laipsnių alkūnė, kad tiktų skirtingoms montavimo aplinkoms.
Sriegio pusės sriegio tipas: Siekdami atitikti skirtingų rinkų taikymo standartų reikalavimus ir daugkartinio naudojimo žarnų jungiamųjų detalių darbinio slėgio reikalavimus taikymo aplinkoje, siūlome skirtingus sriegių ir sandariklių tipus, kaip nurodyta toliau:
Daugkartinio naudojimo JIC (Jungtinio pramonės komiteto) žarnų jungtys: 37 laipsnių išplatėjimo, SAE J514
Jungčiai naudojamas 37 laipsnių kampu platėjantis jungties paviršius, atitinkantis SAE J514 standartą. Paprastai jis naudojamas esant žemam slėgiui, tiesus, 45 ir 90 alkūnės gali tikti įvairioms montavimo aplinkoms.
NPT (National Pipe Thread) daugkartinio naudojimo žarnų jungiamosios detalės: kūginis sriegis
NPT sriegiai yra labiausiai priimtini Amerikos rinkoje, ypač Šiaurės Amerikoje, todėl NPT daugkartinio naudojimo jungiamosios detalės geriausiai parduodamos Jungtinėse Amerikos Valstijose ir Kanadoje.
ORFS (O formos žiedo sandariklis) Daugkartinio naudojimo žarnų jungiamosios detalės: O formos žiedo sandariklis (SAE J1453)
ORFS jungtis yra populiariausias aukšto slėgio įrangos produktas dabartinėje rinkoje, nes jos O žiedo galinis sandariklis užtikrina stabilų veikimą esant 6000 psi aukštam slėgiui. Taigi, jei nerimaujate dėl nuotėkio, ORFS nuimama jungtis bus protingiausias jūsų pasirinkimas.
Daugkartinio naudojimo BSP (britų standartinių vamzdžių) žarnų jungiamosios detalės: įskaitant BSPP, BSPT ir BS 5200
Daugkartinio naudojimo BSP žarnų jungiamosios detalės apima BSPP ir BSPT. Jos yra gana populiarios Europoje ir taip pat užtikrina patikimą slėgio varžą. Klientai, kurie renkasi NPT jungtis, dažnai renkasi ir BSP jungtis.
JIS: tai 30 laipsnių išplatėjimo formos lizdas, atitinkantis JIS kūginio vamzdžio sriegį (JIS B2351)
JIS taip pat yra britiškas siūlas, įprastai naudojamas Japonijoje, nors vartotojų grupė nedidelė, jis yra labai patikimas. Paprastai naudojamas 30 laipsnių kūginis sandarinimas ir atitinka JIS B2351 standartą.
Techniniai duomenys
I8J - JIC moteriškas tiesus
| Temos | žarna | Partijos nr | H | H1 | CA | N | ||
| brūkšnys | Dydis | brūkšnys | Dydis | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

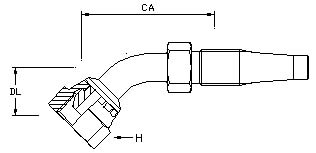

I8J4 - JIC lizdas, 45 colių, sulenktas
| Temos | žarna | Partijos nr | H | H1 | CA | DL | N | ||
| brūkšnys | BSP | brūkšnys | Dydis | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

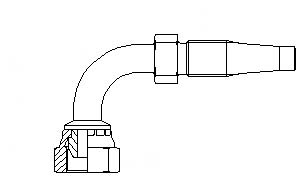

I8J9 - JIC lizdas, 90 colių, sulenktas
| Temos | žarna | Partijos nr | H | H1 | CA | DL | N | ||
| brūkšnys | Dydis | brūkšnys | Dydis | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC išorinis tiesus kištukas
| Temos | žarna | Partijos nr | H | CA | ||
| brūkšnys | Dydis | brūkšnys | Dydis | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS moteriškas 90 laipsnių lenktas
| Temos | žarna | Partijos nr | H | H1 | CA | DL | |||
| brūkšnys | Dydis | brūkšnys | Dydis | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP moteriška tiesi jungtis
| Temos | žarna | Partijos nr | H | H1 | CA | N | ||
| brūkšnys | BSP | brūkšnys | Dydis | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |

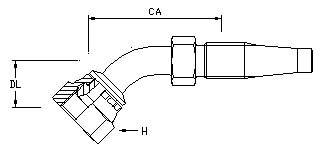

I8B4 - BSPP moteriškas 45 colių lenktas
| Temos | žarna | Partijos nr | H | H1 | CA | DL | N | ||
| brūkšnys | BSP | brūkšnys | Dydis | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP moteriškas 90 colių lenktas
| Temos | žarna | Partijos nr | H | H1 | CA | DL | N | ||
| brūkšnys | BSP | brūkšnys | Dydis | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1"-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Pastaba: jei jas naudosite su R1 arba R2 gumine žarna, tuomet mes jas pateiksime su mūsų RN1 arba RN2 lizdais, tada jas vadiname H8J-R1 / H8J-R2; jei norite naudoti su R5 gumine žarna, tuomet surinksime su RN5 lizdais, tada mūsų detalės numeris yra H5J.
Detalės
Kol kas NJ siūlo daugkartinio naudojimo žarnų jungiamąsias detales SAE100R1AT, SAE100R2AT, SAE100R5 guminėms žarnoms. Taip pat sveikiname daugkartinio naudojimo žarnų jungiamųjų detalių 100R7 projektą, jei klientas gali pateikti išsamius ir išsamius dokumentus.
1. Apdaila: įprastas cinkavimas (Cr3, sidabras), cinko nikeliavimas, nikeliavimas
2. Galimi dydžiai: nuo 7/16–20 colių iki 1-5/16–12 colių
3. Slėgis: galimas esant žemam slėgiui, nuo 210 PSI iki 500 PSI
4. Minimalus užsakymo kiekis: daugumą dydžių turime sandėlyje, todėl minimalus užsakymo kiekis nėra; jei ne, minimalus užsakymo kiekis yra 500 vnt.
5. Medžiaga: anglinis plienas (#45 plienas), nerūdijantis plienas (304 arba 316L), žalvaris
6. Standartas: SAE/BRITŲ standartas arba pagal brėžinį ir pavyzdžius (OEM)
7. Pristatymas: 7–15 darbo dienų užsakymams sandėlyje ir 30–45 dienos gamybos užsakymams
