Aukšto slėgio anglies ir nerūdijančio plieno hidraulinės flanšinės jungiamosios detalės
Mūsų anglinio ir nerūdijančio plieno hidraulinių flanšų jungtys yra tiksliai suprojektuotos, aukšto slėgio jungtys, skirtos reiklioms hidraulinėms sistemoms. Šie flanšai, atitinkantys SAE J518 ir ISO 6162 standartus, užtikrina sandarias, vibracijai atsparias jungtis vožtuvų blokams, siurbliams ir vamzdynams. Jie tiekiami iš anglinio plieno (42CrMo), kad būtų itin tvirti, arba nerūdijančio plieno (SS316), kad būtų atsparūs korozijai. Jie atlaiko iki 700 barų (10,000 30 PSI) slėgį ir sutaupo 50–45 % vietos, palyginti su tradiciniais flanšais. Gaminio sudėtyje yra tiesūs, 90 laipsnių ir 61 laipsnių flanšai. Kodai nurodyti 62 ir XNUMX. Formos gali būti lenktos ir kalimo.
Aprašymas
Pagrindinės savybės ir privalumai
1. Itin didelis atsparumas slėgiui
350–700 barų (5,000 10,000–4 XNUMX PSI) darbinis slėgis, su XNUMX kartus didesne nei plyšimo slėgio saugos riba.
Medžiagos parinktys:
Anglinis plienas (42CrMo): idealiai tinka sunkiosioms pramonės reikmėms.
Nerūdijantis plienas (SS316): puikiai tinka jūrinei, chemijos ar maisto aplinkai.
2. Vietą taupantis įterptas dizainas
50 % kompaktiškesni nei standartiniai flanšai, todėl puikiai tinka vožtuvų blokams arba ankštoms erdvėms.
Sumažina statybinių mašinų, vėjo turbinų ir mobiliosios hidraulikos sistemos apimtį.
3. Nulinio pratekėjimo sandarinimo technologija
Dviguba sandarinimo sistema: FKM/NBR O formos žiedai sujungti su kūginiais metaliniais sandarikliais, kad būtų užtikrintas saugus veikimas.
Atitinka SAE J518 61/62 kodo ir ISO 6162 standartus, kad būtų užtikrintas suderinamumas.
4. Greitas prijungimas ir modulinė priežiūra
Savaime užsisandarinantys vožtuvai leidžia atlikti bandymus / mėginių ėmimą neišjungiant sistemos.
Keičiamos flanšo šerdys panaikina visišką išmontavimą, todėl prastovas sutrumpėja 70 %.
5. Apsauga nuo vibracijos ir ilgaamžiškumas
Fiksavimo sriegiai ir fosfatuoti / nikeliu padengti paviršiai apsaugo nuo atsilaisvinimo veikiant vibracijai.
Atlaiko daugiau nei 100,000 10771 slėgio ciklų (sertifikuota pagal ISO XNUMX).
1JFL9
1804-FGKodėl verta rinktis mūsų hidraulinius flanšus?
✔ Patikimas įrodymas: Griežtai patikrinta, ar atitinka ISO ir SAE standartus.
✔ Pasaulinis standartizavimas: Galima pakeisti pagrindinėmis originalios įrangos gamintojų (OEM) sistemomis.
✔ Ekonomiškas: Modulinis dizainas sumažina gyvavimo ciklo sąnaudas.
✔ Pritaikoma: pasirenkami jutiklių prievadai, RFID žymės arba specialios dangos.
Išvada
Aukšto slėgio hidraulinėms sistemoms, kurioms reikalingas kompaktiškas dydis, nulinis nuotėkis ir lengva priežiūra, mūsų anglinio ir nerūdijančio plieno hidrauliniai flanšai užtikrina neprilygstamą našumą. Nesvarbu, ar tai būtų statybos, energetikos, ar pramoninės automatikos sritys, šie adapteriai užtikrina saugias, patvarias ir efektyvias skysčių ir elektros jungtis.
Gaukite SAE/ISO standartus atitinkančių hidraulinių sprendimų kainos pasiūlymą jau šiandien!
Techniniai duomenys
Pastaba – visos JICM x SAE flanšų serijos jungtys yra vientisos konstrukcijos.

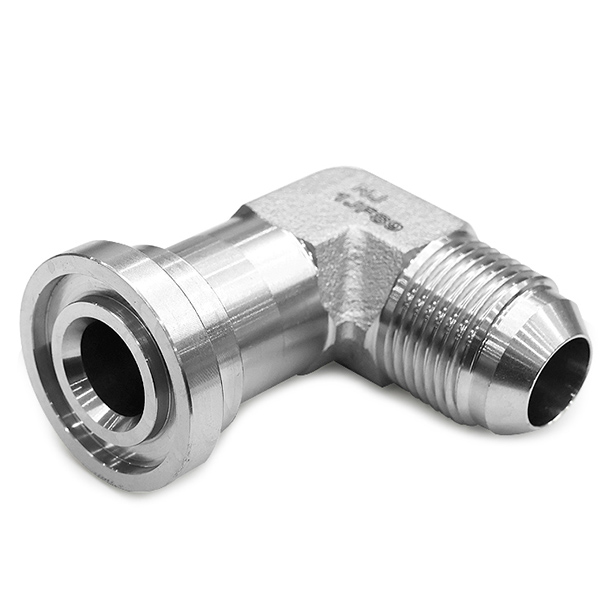

JIC išorinis sriegis x SAE flanšas CD 61 90 laipsnių lenkimo adapteris (1JFL9 pav.)
| Temos | Jungė | Partijos nr | L | M | D | W | H | ||
| brūkšnys | JIC | brūkšnys | CD 61 | mm | mm | mm | mm | mm | |
| -12 | 3 / 4-16 | -08 | 1/2 | 1JFL9-1208 | 46 | 57 | 30.2 | 6.7 | 22 |
| -12 | 3 / 4-16 | -12 | 3/4 | 1JFL9-1212 | 46 | 60 | 38.1 | 6.7 | 22 |
| -14 | 7 / 8-14 | -08 | 1/2 | 1JFL9-1408 | 51 | 65 | 30.2 | 6.7 | 24 |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFL9-1712 | 54 | 73 | 38.1 | 6.7 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1716 | 54 | 73 | 44.5 | 8.0 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1720 | 54 | 73 | 50.8 | 8.0 | 30 |
| -21 | 1.5 / 16-12 | -12 | 3/4 | 1JFL9-2112 | 66 | 86 | 38.1 | 6.7 | 35 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFL9-2116 | 66 | 86 | 44.5 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -20 | 1.1/4 | 1JFL9-2120 | 66 | 86 | 50.8 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -24 | 1.1/2 | 1JFL9-2124 | 68 | 86 | 60.3 | 8.0 | 35 |
| -26 | 1.5 / 8-12 | -20 | 1.1/4 | 1JFL9-2620 | 77 | 101 | 50.8 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -24 | 1.1/2 | 1JFL9-2624 | 82 | 103 | 60.3 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -32 | 2 | 1JFL9-2632 | 89 | 101 | 71.4 | 9.5 | 42 |
| -30 | 1.7 / 8-12 | -24 | 1.1/2 | 1JFL9-3024 | 93 | 116 | 60.3 | 8.0 | 50 |
| -30 | 1.7 / 8-12 | -32 | 2 | 1JFL9-3032 | 93 | 116 | 71.4 | 9.5 | 50 |
| -40 | 2.1 / 2-12 | -32 | 2 | 1JFL9-4032 | 114 | 168 | 71.4 | 9.5 | 66 |
Pastaba – visos JICM x SAE flanšų serijos jungtys yra vientisos konstrukcijos.

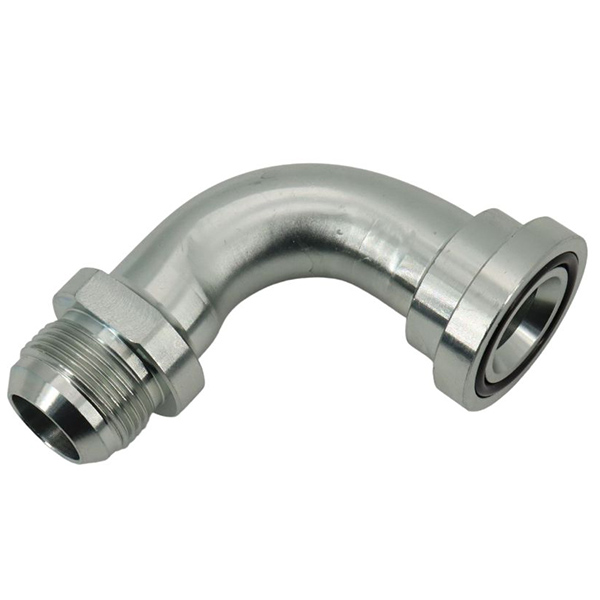

JIC išorinis sriegis x SAE CD 62 flanšas 90 alkūnė (1804-FG pav.)
| Temos | Jungė | Partijos nr | L1 | L2 | D | W | S1 | ||
| brūkšnys | JIC | brūkšnys | CD 62 | mm | mm | mm | mm | mm | |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFLH9C-1712 | 48 | 48 | 41.3 | 8.8 | 32 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFLH9C-1716 | 60 | 50 | 47.6 | 9.5 | 41 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFLH9C-2116 | 60 | 50 | 47.6 | 9.5 | 41 |
taikymas
Statybinė įranga: ekskavatoriai, krautuvai ir kranai, kuriems reikalingos kompaktiškos, aukšto slėgio jungtys.
Vėjo energija: Hidraulinės žingsnio sistemos turbinose.
Pramoninės mašinos: liejimo formos, presai ir automatizavimo sistemos.
Jūrų ir jūrinės statybos: korozijai atsparūs SS316 flanšai laivų hidraulikai.
Kasyba ir žemės ūkis: patvarūs anglinio plieno flanšai, skirti atšiaurioms aplinkoms.
