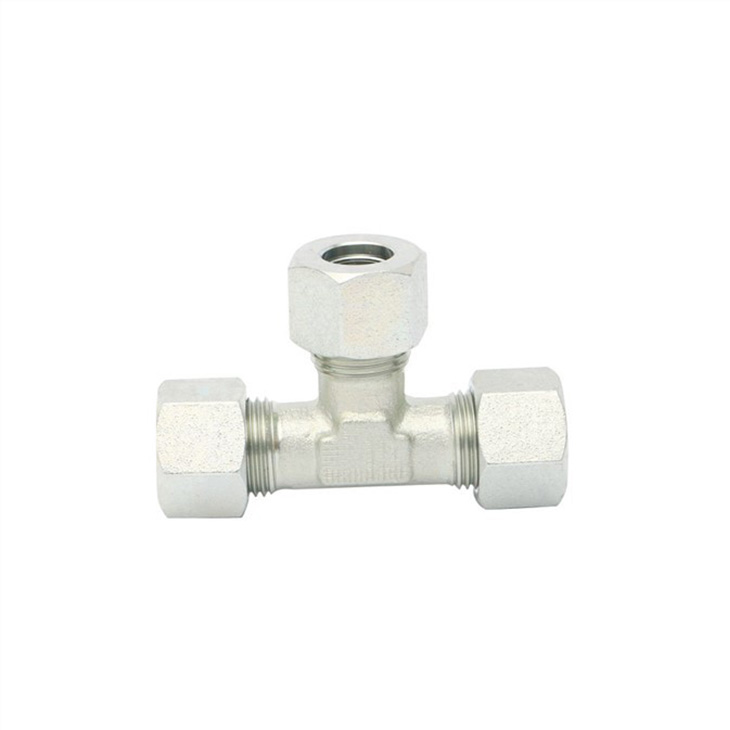

Anglinio plieno tiesios alkūnės Tee metrinės įkandimo tipo hidraulinės vamzdžių jungiamosios detalės
Metrinės įkandimo tipo hidraulinių vamzdžių jungiamosios detalės, dar vadinamos metrinėmis vamzdžių jungiamosiomis detalėmis su 24 ° kūgiu, atitinka metrinį 2353 standartą. Jos dažniausiai naudojamos hidraulinėse ir pneumatinėse įrangose statybos įrangoje, naftos ir dujų, automobilių, aviacijos ir kosmoso, laivų statybos ir pramonės įrangoje.
Vienintelis privalumas yra mažas jų dydis, todėl jie tinka naudoti uždarose patalpose ir sumažina bendrus hidraulinės sistemos matmenis. Juos taip pat lengva surinkti ir išardyti, be to, jie pasižymi dideliu atsparumu vibracijai.
Aprašymas

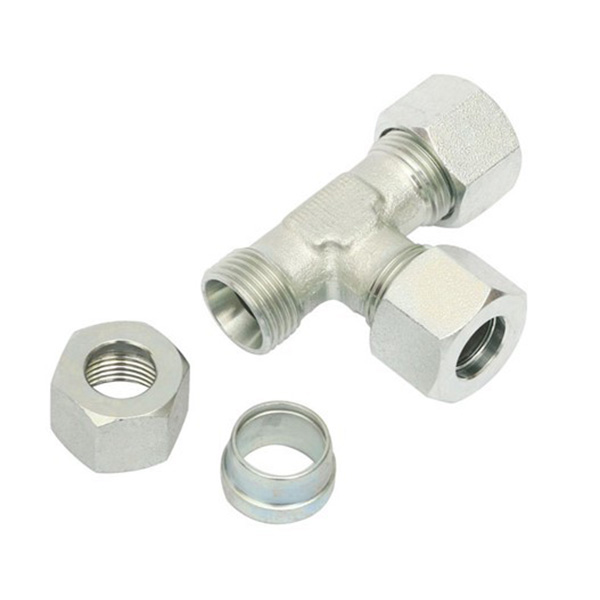

Metrinės sukandimo tipo vamzdžių jungtys pagamintos iš sukandimo žiedo, kuris, priveržtas, įkanda į vamzdžio išorę ir užtikrina tvirtą bei nepralaidų sujungimą. Jungtį sudaro trys dalys: korpusas, pjovimo žiedas (antgalis) ir veržlė.
Metrinės vamzdžių jungiamosios detalės gaminamos iš anglinio ir nerūdijančio plieno, o jų metrinis išorinis skersmuo svyruoja nuo 6 mm iki 38 mm. Vamzdžių jungčių tipai yra su sriegiu tarp vamzdžių, su vidiniu sriegiu ir su išoriniu sriegiu.
NJ siūlo įvairius metrinius įkandimo tipo adapterius, skirtingų formų ir sandarinimo tipų, taip pat konversijos tipus su amerikietiškais ir britiškais sriegiais, kaip nurodyta toliau:
Tiesus: jungtis ir reduktorius, vyriškas su vyrišku, vyriškas su moterišku, moteriškas su moterišku
Be metrinio tipo vamzdžių jungiamųjų detalių su išoriniu-išoriniu sriegiu, mes taip pat siūlome metrinio tipo jungiamąsias detales su išoriniu-išoriniu sriegiu, kurios yra BSPP tipo su sandarinimo žiedu ir fiksavimo žiedu (1CG/1DG), metrinio tipo jungiamąsias detales su BSPP tipo sriegiu ir fiksavimo žiedu (1CB-WD/1DB-WD), metrinio tipo jungiamąsias detales su metriniu O žiedu ir fiksavimo žiedu (1CH/1DH), JIC tipo jungiamąsias detales su išoriniu-išoriniu sriegiu ir metriniu 1° kūgiu (1CM/60DM), metrinio tipo jungiamąsias detales su išoriniu-išoriniu sriegiu ir npt sriegiu (1CN/1DN), metrinio tipo jungiamąsias detales su išoriniu-skersiniu sriegiu ir sferiniu sriegiu (1CO/1DO), metrinio tipo jungiamąsias detales su išoriniu-skersiniu sriegiu ir BSPP tipo sriegiu (1CT/1DT).
jungtis arba reduktorius

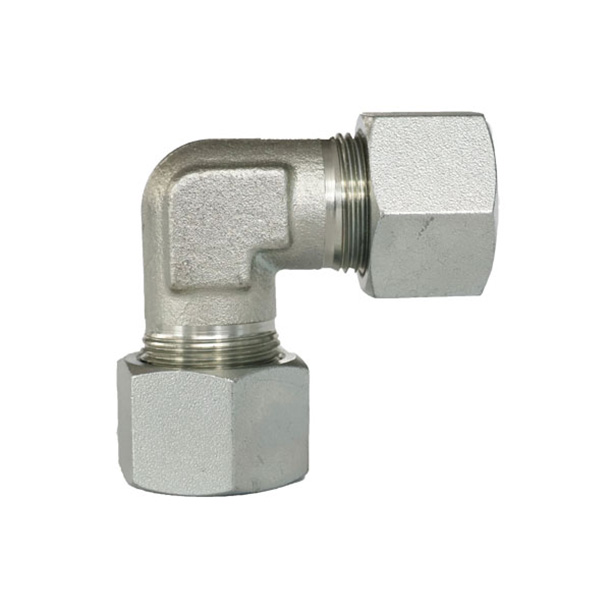

90 alkūnės

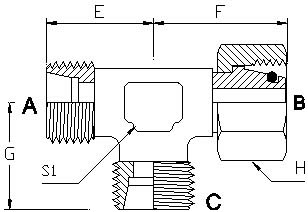

šakinis ir bėgimo marškinėliaiTechniniai duomenys

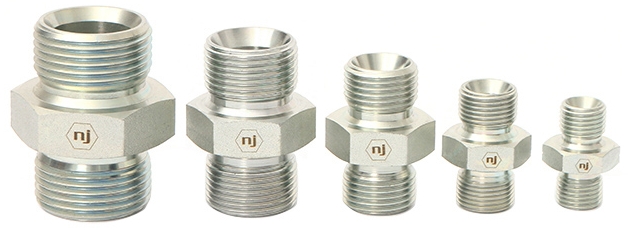

1C/1D - METRINIS KIŠTUKAS SU KIŠTUKU
| A gija | B sriegis | Partijos nr | L | E | H1 | ||
| brūkšnys | DKL metrika | brūkšnys | DKL metrika | mm | mm | mm | |
| -08 LL | M08x1.0 (04LL) | -08 LL | M08x1.0 (04LL) | 1C-08LL | 20 | 12 | 9 |
| -10 LL | M10x1.0 (06LL) | -10 LL | M10x1.0 (06LL) | 1C-10LL | 20 | 9 | 11 |
| -12 LL | M12x1.0 (08LL) | -12 LL | M12x1.0 (08LL) | 1C-12LL | 23 | 12 | 12 |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | 1C-12 | 24 | 10 | 12 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | 1C-14 | 25 | 11 | 14 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | 1C-16 | 27 | 13 | 17 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | 1C-18 | 28 | 14 | 19 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | 1C-22 | 30 | 16 | 24 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | 1C-26 | 31 | 16 | 27 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | 1C-30 | 35 | 20 | 32 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | 1C-36 | 36 | 21 | 41 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | 1C-45 | 41 | 20 | 46 |
| -52 | M52X2 (42L) | -52 | M52X2 (42L) | 1C-52 | 43 | 21 | 55 |
| -14 | M14x1.5 (08L) | -12 | M12x1.5 (06L) | 1C-1412 | 25 | 11 | 14 |
| -16 | M16x1.5 (10L) | -12 | M12x1.5 (06L) | 1C-1612 | 26 | 12 | 17 |
| -16 | M16x1.5 (10L) | -14 | M14x1.5 (08L) | 1C-1614 | 26 | 12 | 17 |
| -18 | M18x1.5 (12L) | -12 | M12x1.5 (06L) | 1C-1812 | 27 | 13 | 19 |
| -18 | M18x1.5 (12L) | -14 | M14x1.5 (08L) | 1C-1814 | 27 | 13 | 19 |
| -18 | M18x1.5 (12L) | -16 | M16x1.5 (10L) | 1C-1816 | 28 | 14 | 19 |
| -22 | M22x1.5 (15L) | -16 | M16x1.5 (10L) | 1C-2216 | 29 | 15 | 24 |
| -22 | M22x1.5 (15L) | -18 | M18x1.5 (12L) | 1C-2218 | 29 | 15 | 24 |
| -26 | M26x1.5 (18L) | -18 | M18x1.5 (12L) | 1C-2618 | 30 | 16 | 27 |
| -26 | M26x1.5 (18L) | -22 | M22x1.5 (15L) | 1C-2622 | 31 | 17 | 27 |
| -30 | M30x2 (22L) | -22 | M22x1.5 (15L) | 1C-3022 | 33 | 19 | 32 |
| -30 | M30x2 (22L) | -26 | M26x1.5 (18L) | 1C-3026 | 33 | 19 | 32 |
| -36 | M36x2 (28L) | -26 | M26x1.5 (18L) | 1C-3626 | 34 | 19 | 41 |
| -36 | M36x2 (28L) | -30 | M30x2 (22L) | 1C-3630 | 36 | 21 | 41 |
| -45 | M45x2 (35L) | -30 | M30x2 (22L) | 1C-4530 | 39 | 21 | 46 |
1CG/1DG - METRINIS SĄKANDIS X TIPO BSPP UŽSUKAMASIS TIESUS
| A gija | B sriegis | Partijos nr | L | L1 | F | H1 | ||
| brūkšnys | DKL | brūkšnys | BSPP | mm | mm | mm | mm | |
| -8 | M08x1.0(04LL) | -2 | G1/8X28 | 1CG-0802LL | 24 | 18 | 8 | 14 |
| -10 | M10x1.0(06LL) | -2 | G1/8X28 | 1CG-1002LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.0(08LL) | -2 | G1/8X28 | 1CG-1202LL | 24 | 18 | 8 | 14 |
| -12 | M12x1.5 (06L) | -2 | G1/8X28 | 1CG-1202 | 25 | 18 | 8 | 14 |
| -12 | M12x1.5 (06L) | -4 | G1/4X19 | 1CG-1204 | 30 | 23 | 12 | 19 |
| -12 | M12x1.5 (06L) | -6 | G3/8X19 | 1CG-1206 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08L) | -2 | G1 / 8-28 | 1CG-1402 | 25 | 18 | 8 | 17 |
| -14 | M14x1.5 (08L) | -4 | G1/4X19 | 1CG-1404 | 30 | 23 | 12 | 19 |
| -14 | M14x1.5 (08L) | -6 | G3/8X19 | 1CG-1406 | 31 | 24 | 12 | 22 |
| -14 | M14x1.5 (08L) | -8 | G1/2X14 | 1CG-1408 | 34 | 27 | 14 | 27 |
| -16 | M16x1.5 (10L) | -2 | G1/8X28 | 1CG-1602 | 27 | 20 | 8 | 17 |
| -16 | M16x1.5 (10L) | -4 | G1/4X19 | 1CG-1604 | 31 | 24 | 12 | 19 |
| -16 | M16x1.5 (10L) | -6 | G3/8X19 | 1CG-1606 | 32 | 25 | 12 | 22 |
| -16 | M16x1.5 (10L) | -8 | G1/2X14 | 1CG-1608 | 35 | 28 | 14 | 27 |
| -18 | M18x1.5 (12L) | -4 | G1/4X19 | 1CG-1804 | 31 | 24 | 12 | 22 |
| -18 | M18x1.5 (12L) | -6 | G3/8X19 | 1CG-1806 | 34 | 27 | 12 | 22 |
| -18 | M18x1.5 (12L) | -8 | G1/2X14 | 1CG-1808 | 37 | 30 | 14 | 27 |
| -22 | M22x1.5 (15L) | -4 | G1/4X19 | 1CG-2204 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15L) | -6 | G3/8X19 | 1CG-2206 | 33 | 26 | 12 | 24 |
| -22 | M22x1.5 (15L) | -8 | G1/2X14 | 1CG-2208 | 38 | 31 | 14 | 27 |
| -22 | M22x1.5 (15L) | -12 | G3/4X14 | 1CG-2212 | 40 | 33 | 16 | 32 |
| -26 | M26x1.5 (18L) | -8 | G1/2X14 | 1CG-2608 | 36 | 29 | 14 | 27 |
| -26 | M26x1.5 (18L) | -12 | G3/4X14 | 1CG-2612 | 39 | 32 | 16 | 32 |
| -30 | M30x2 (22L) | -8 | G1/2X14 | 1CG-3008 | 39 | 32 | 14 | 32 |
| -30 | M30x2 (22L) | -12 | G3/4X14 | 1CG-3012 | 41 | 34 | 16 | 32 |
| -30 | M30x2 (22L) | -16 | G1X11 | 1CG-3016 | 46 | 38 | 18 | 41 |
| -30 | M30x2 (22L) | -20 | G1.1/4X11 | 1CG-3020 | 48 | 41 | 20 | 50 |
| -36 | M36x2 (28L) | -12 | G3/4X14 | 1CG-3612 | 45 | 37 | 16 | 38 |
| -36 | M36x2 (28L) | -16 | G1X11 | 1CG-3616 | 46 | 38 | 18 | 41 |
| -36 | M36x2 (28L) | -20 | G1.1/4X11 | 1CG-3620 | 48 | 41 | 20 | 50 |
| -45 | M45x2 (35L) | -16 | G1X11 | 1CG-4516 | 48 | 41 | 18 | 50 |
| -45 | M45x2 (35L) | -20 | G1.1/4X11 | 1CG-4520 | 48 | 38 | 20 | 50 |
| -45 | M45x2 (35L) | -24 | G1.1/2X11 | 1CG-4524 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42L) | -20 | G1.1/4X11 | 1CG-5220 | 50 | 39 | 20 | 55 |
| -52 | M52x2 (42L) | -24 | G1.1/2X11 | 1CG-5224 | 52 | 41 | 22 | 55 |
| -52 | M52x2 (42L) | -32 | G2-11 | 1CG-5232 | 22 | 70 | ||
1JC/1JD - JIC išorinis sriegis X metrinis, tiesus
| A gija | B sriegis | Partijos nr | L | E | F | H | ||
| brūkšnys | JIC | brūkšnys | DKL | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -12 | M12x1.5 | 1JC-0712 | 31 | 14 | 10 | 14 |
| -7 | 7 / 16-20 | -14 | M14x1.5 | 1JC-0714 | 30 | 14 | 10 | 16 |
| -7 | 7 / 16-20 | -16 | M16x1.5 | 1JC-0716 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -12 | M12x1.5 | 1JC-0912 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -14 | M14x1.5 | 1JC-0914 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | -16 | M16x1.5 | 1JC-0916 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | -18 | M18x1.5 | 1JC-0918 | 32 | 14 | 11 | 19 |
| -9 | 9 / 16-18 | -22 | M22x1.5 | 1JC-0922 | 35 | 14 | 12 | 24 |
| -12 | 3 / 4-16 | -14 | M14x1.5 | 1JC-1214 | 34 | 17 | 10 | 22 |
| -12 | 3 / 4-16 | -16 | M16x1.5 | 1JC-1216 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -18 | M18x1.5 | 1JC-1218 | 35 | 17 | 11 | 22 |
| -12 | 3 / 4-16 | -22 | M22x1.5 | 1JC-1222 | 38 | 17 | 12 | 24 |
| -14 | 7 / 8-14 | -18 | M18x1.5 | 1JC-1418 | 40 | 19 | 11 | 24 |
| -14 | 7 / 8-14 | -22 | M22x1.5 | 1JC-1422 | 41 | 19 | 12 | 24 |
| -14 | 7 / 8-14 | -26 | M26x1.5 | 1JC-1426 | 42 | 19 | 12 | 27 |
| -17 | 1.1 / 16-12 | -18 | M18x1.5 | 1JC-1718 | 42 | 22 | 11 | 30 |
| -17 | 1.1 / 16-12 | -22 | M22x1.5 | 1JC-1722 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -26 | M26x1.5 | 1JC-1726 | 43 | 22 | 12 | 30 |
| -17 | 1.1 / 16-12 | -30 | M30x2.0 | 1JC-1730 | 47 | 22 | 14 | 32 |
| -21 | 1.5 / 16-12 | -36 | M36x2.0 | 1JC-2136 | 48 | 23 | 14 | 41 |
| -26 | 1.5 / 8-12 | -45 | M45x2.0 | 1JC-2645 | 53 | 24 | 16 | 46 |
| -30 | 1.7 / 8-12 | -52 | M52x2.0 | 1JC-3052 | 58 | 27 | 16 | 60 |
1CN/1DN - METRINIS UŽKANDIMO TIPO X NPT UŽSUKAMASIS TIESUS
| A gija | B sriegis | Partijos nr | L | L2 | F | H1 | ||
| brūkšnys | DKL | brūkšnys | NPT | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -2 | 1/8x27 | 1CN-1202 | 24 | 17 | 10 | 12 |
| -12 | M12x1.5 (06L) | -4 | 1/4x18 | 1CN-1204 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08L) | -4 | 1/4x18 | 1CN-1404 | 30 | 23 | 15 | 17 |
| -14 | M14x1.5 (08L) | -6 | 3/8x18 | 1CN-1406 | 30 | 23 | 15 | 19 |
| -16 | M16x1.5 (10L) | -2 | 1/8x27 | 1CN-1602 | 25 | 18 | 10 | 17 |
| -16 | M16x1.5 (10L) | -4 | 1/4x18 | 1CN-1604 | 31 | 24 | 15 | 17 |
| -16 | M16x1.5 (10L) | -6 | 3/8x18 | 1CN-1606 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12L) | -4 | 1/4x18 | 1CN-1804 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12L) | -6 | 3/8x18 | 1CN-1806 | 32 | 25 | 15 | 19 |
| -18 | M18x1.5 (12L) | -8 | 1/2x14 | 1CN-1808 | 37 | 30 | 20 | 22 |
| -22 | M22x1.5 (15L) | -6 | 3/8x18 | 1CN-2206 | 33 | 26 | 15 | 24 |
| -22 | M22x1.5 (15L) | -8 | 1/2x14 | 1CN-2208 | 38 | 31 | 20 | 24 |
| -26 | M26x1.5 (18L) | -6 | 3/8x18 | 1CN-2606 | 34 | 27 | 15 | 27 |
| -26 | M26x1.5 (18L) | -8 | 1/2x14 | 1CN-2608 | 39 | 32 | 20 | 27 |
| -26 | M26x1.5 (18L) | -12 | 3/4x14 | 1CN-2612 | 39 | 32 | 20 | 30 |
| -30 | M30x2 (22L) | -8 | 1/2x14 | 1CN-3008 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22L) | -12 | 3/4x14 | 1CN-3012 | 41 | 34 | 20 | 32 |
| -30 | M30x2 (22L) | -16 | 1x11.5 | 1CN-3016 | 47 | 40 | 25 | 36 |
| -36 | M36x2 (28L) | -16 | 1x11.5 | 1CN-3616 | 47 | 40 | 25 | 41 |
| -36 | M36x2 (28L) | -20 | 1.1/4x11.5 | 1CN-3620 | 49 | 42 | 25 | 46 |
| -45 | M45x2 (35L) | -20 | 1.1/4x11.5 | 1CN-4520 | 51 | 14 | 25 | 46 |
| -52 | M52x2 (42L) | -24 | 1.1/2x11.5 | 1CN-5224 | 53 | 42 | 26 | 55 |
1CT/1DT - METRINIS SĄSAJAS X TIPO BSPT UŽSUKAMASIS TIESUS
| A gija | B sriegis | Partijos nr | L | L2 | F | H1 | ||
| brūkšnys | DKL | brūkšnys | PTSD | mm | mm | mm | mm | |
| -8 | 8x1.0 | -2 | 2001/8/28 | 1CT-0802LL | 22 | 18 | 10 | 12 |
| -10 | 10x1.0 | -2 | 2001/8/28 | 1CT-1002LL | 22 | 17 | 10 | 12 |
| -12 | 12x1.0 | -2 | 1 / 8-28 | 1CT-1202LL | 26 | 21 | 10 | 12 |
| -12 | M12x1.5 (06L) | -2 | 1/8x28 | 1CT-1202 | 28 | 21 | 10 | 12 |
| -12 | M12x1.5 (06L) | -4 | 1/4x19 | 1CT-1204 | 32 | 25 | 15 | 14 |
| -14 | M14x1.5 (08L) | -2 | 1/8x28 | 1CT-1402 | 27 | 20 | 10 | 17 |
| -14 | M14x1.5 (08L) | -4 | 1/4x19 | 1CT-1404 | 32 | 25 | 15 | 17 |
| -14 | M14x1.5 (08L) | -6 | 3/8x19 | 1CT-1406 | 34 | 27 | 15 | 19 |
| -16 | M16x1.5 (10L) | -2 | 1/8x28 | 1CT-1602 | 27 | 20 | 10 | 17 |
| -16 | M16x1.5 (10L) | -4 | 1/4x19 | 1CT-1604 | 33 | 26 | 15 | 17 |
| -16 | M16x1.5 (10L) | -6 | 3/8x19 | 1CT-1606 | 35 | 28 | 15 | 19 |
| -16 | M16x1.5 (10L) | -8 | 1/2x14 | 1CT-1608 | 39 | 32 | 19 | 22 |
| -18 | M18x1.5 (12L) | -4 | 1/4x19 | 1CT-1804 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12L) | -6 | 3/8x19 | 1CT-1806 | 35 | 28 | 15 | 19 |
| -18 | M18x1.5 (12L) | -8 | 1/2x14 | 1CT-1808 | 39 | 32 | 19 | 22 |
| -22 | M22x1.5 (15L) | -6 | 3/8x19 | 1CT-2206 | 35 | 28 | 15 | 24 |
| -22 | M22x1.5 (15L) | -8 | 1/2x14 | 1CT-2208 | 40 | 33 | 19 | 24 |
| -26 | M26x1.5 (18L) | -8 | 1/2x14 | 1CT-2608 | 41 | 33 | 19 | 27 |
| -26 | M26x1.5 (18L) | -12 | 3/4x14 | 1CT-2612 | 41 | 33 | 20 | 30 |
| -30 | M30x2 (22L) | -12 | 3/4x14 | 1CT-3012 | 43 | 35 | 20 | 32 |
| -30 | M30x2 (22L) | -16 | 1x11 | 1CT-3016 | 50 | 42 | 25 | 36 |
| -36 | M36x2 (28L) | -16 | 1x11 | 1CT-3616 | 52 | 45 | 26 | 38 |
| -36 | M36x2 (28L) | -20 | 1.1/4x11 | 1CT-3620 | 56 | 49 | 27 | 50 |
| -45 | M45x2 (35L) | -20 | 1.1/4x11 | 1CT-4520 | 58 | 51 | 27 | 50 |
| -52 | M52x2 (42L) | -24 | 1.1/2x11 | 1CT-5224 | 60 | 53 | 27 | 55 |

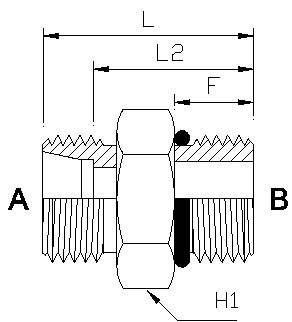

1CO/1DO - METRINIS SĄKANDIS X TIPO ORB KIŠTUKAS, TIESUS
| A gija | B sriegis | Partijos nr | L | L2 | F | H1 | ||
| brūkšnys | DKL | brūkšnys | ONE | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -7 | 7 / 16-20 | 1CO-1207 | 25 | 18 | 9 | 14 |
| -14 | M14x1.5 (08L) | -7 | 7/16x20 | 1CO-1407 | 26 | 19 | 9 | 17 |
| -14 | M14x1.5 (08L) | -9 | 9/16x18 | 1CO-1409 | 27 | 19 | 10 | 17 |
| -14 | M14x1.5 (08L) | -12 | 3/4x16 | 1CO-1412 | 28 | 10 | 11 | 24 |
| -16 | M16x1.5 (10L) | -7 | 7/16x20 | 1CO-1607 | 27 | 20 | 9 | 17 |
| -16 | M16x1.5 (10L) | -9 | 9/16x18 | 1CO-1609 | 27 | 19 | 10 | 17 |
| -16 | M16x1.5 (10L) | -12 | 3/4x16 | 1CO-1612 | 31 | 25 | 11 | 24 |
| -16 | M16x1.5 (10L) | -14 | 7 / 8-14 | 1CO-1614 | 31 | 25 | 13 | 27 |
| -18 | M18x1.5 (12L) | -9 | 9/16x18 | 1CO-1809 | 28 | 21 | 10 | 19 |
| -18 | M18x1.5 (12L) | -12 | 3/4x16 | 1CO-1812 | 31 | 24 | 11 | 24 |
| -18 | M18x1.5 (12L) | -14 | 7/8x14 | 1CO-1814 | 34 | 27 | 13 | 27 |
| -18 | M18x1.5 (12L) | -17 | 1.1 / 16-12 | 1CO-1817 | 36 | 29 | 15 | 32 |
| -22 | M22x1.5 (15L) | -9 | 9 / 16-18 | 1CO-2209 | 31 | 24 | 10 | 24 |
| -22 | M22x1.5 (15L) | -12 | 3/4x16 | 1CO-2212 | 32 | 25 | 11 | 24 |
| -22 | M22x1.5 (15L) | -14 | 7/8x14 | 1CO-2214 | 35 | 28 | 13 | 27 |
| -22 | M22x1.5 (15L) | -14 | 1.1/16x12 | 1CO-2217 | 37 | 30 | 15 | 32 |
| -26 | M26x1.5 (18L) | -12 | 3/4x16 | 1CO-2612 | 33 | 26 | 11 | 27 |
| -26 | M26x1.5 (18L) | -14 | 7/8x14 | 1CO-2614 | 35 | 27 | 13 | 27 |
| -26 | M26x1.5 (18L) | -17 | 1.1/16x12 | 1CO-2617 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22L) | -12 | 3 / 4-16 | 1CO-3012 | 33 | 25 | 11 | 32 |
| -30 | M30x2 (22L) | -14 | 7/8x14 | 1CO-3014 | 37 | 30 | 13 | 32 |
| -30 | M30x2 (22L) | -17 | 1.1/16x12 | 1CO-3017 | 39 | 32 | 15 | 32 |
| -30 | M30x2 (22L) | -21 | 1.5/16x12 | 1CO-3021 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28L) | -17 | 1.1/16x12 | 1CO-3617 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28L) | -21 | 1.5/16x12 | 1CO-3621 | 40 | 33 | 15 | 41 |
| -36 | M36x2 (28L) | -26 | 1.5 / 8-12 | 1CO-3626 | 41 | 31 | 16 | 50 |
| -45 | M45x2 (35L) | -21 | 1.5/16x12 | 1CO-4521 | 43 | 33 | 15 | 50 |
| -45 | M45x2 (35L) | -26 | 1.5/8x12 | 1CO-4526 | 43 | 33 | 15 | 50 |
| -52 | M52x2 (42L) | -26 | 1.5/8x12 | 1CO-5226 | 45 | 34 | 15 | 60 |
2C/2D - VYRAS Į MOTERĮ, METRINIS, SĄKANDŽIO TIPAS, TIESUS
| A | B | Partijos nr | L | L2 | H1 | H | ||
| brūkšnys | DKL | brūkšnys | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (08L) | -12 | M12x1.5 (08L) | 2C-12 | 43 | 36 | 12 | 14 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | 2C-14 | 43 | 36 | 14 | 17 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | 2C-16 | 43 | 36 | 17 | 19 |
| -18 | M16x1.5 (12L) | -18 | M16x1.5 (12L) | 2C-18 | 43 | 36 | 19 | 22 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | 2C-22 | 43 | 36 | 24 | 27 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | 2C-26 | 44 | 36 | 27 | 32 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | 2C-30 | 48 | 40 | 32 | 36 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | 2C-36 | 48 | 40 | 41 | 41 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | 2C-45 | 61 | 50 | 46 | 50 |
| -12 | M12x1.5 (06L) | -14 | M14x1.5 (08L) | 2C-1214 | 31 | 24 | 17 | 14 |
| -12 | M12x1.5 (06L) | -16 | M16x1.5 (10L) | 2C-1216 | 32 | 25 | 19 | 19 |
| -12 | M12x1.5 (06L) | -18 | M18x1.5 (12L) | 2C-1218 | 32 | 25 | 0 | 22 |
| -12 | M12x1.5 (06L) | -26 | M26x1.5 (18L) | 2C-1226 | 36 | 28 | 0 | 32 |
| -14 | M14x1.5 (08L) | -12 | M12x1.5 (06L) | 2C-1412 | 31 | 24 | 12 | 17 |
| -14 | M14x1.5 (08L) | -16 | M16x1.5 (10L) | 2C-1416 | 32 | 0 | 0 | 19 |
| -14 | M14x1.5 (08L) | -18 | M18x1.5 (12L) | 2C-1418 | 32 | 0 | 0 | 22 |
| -14 | M14x1.5 (08L) | -22 | M22x1.5 (15L) | 2C-1422 | 36 | 0 | 0 | 27 |
| -14 | M14x1.5 (08L) | -26 | M26x1.5 (18L) | 2C-1426 | 36 | 0 | 0 | 32 |
| -16 | M16x1.5 (10L) | -12 | M12x1.5 (06L) | 2C-1612 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10L) | -14 | M14x1.5 (08L) | 2C-1614 | 32 | 25 | 14 | 19 |
| -16 | M16x1.5 (10L) | -18 | M18x1.5 (12L) | 2C-1618 | 33 | 0 | 0 | 22 |
| -16 | M16x1.5 (10L) | -22 | M22x1.5 (15L) | 2C-1622 | 37 | 0 | 0 | 27 |
| -16 | M16x1.5 (10L) | -26 | M26x1.5 (18L) | 2C-1626 | 37 | 0 | 0 | 32 |
| -16 | M16x1.5 (10L) | -30 | M30x2 (22L) | 2C-1630 | 40 | 0 | 0 | 36 |
| -18 | M18x1.5 (12L) | -22 | M22x1.5 (15L) | 2C-1822 | 0 | 0 | 0 | 27 |
| -18 | M18x1.5 (12L) | -26 | M26x1.5 (18L) | 2C-1826 | 0 | 0 | 0 | 32 |
| -18 | M18x1.5 (12L) | -30 | M30x2 (22L) | 2C-1830 | 0 | 0 | 0 | 36 |
| -18 | M18x1.5 (12L) | -36 | M36x2 (28L) | 2C-1836 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15L) | -16 | M16x1.5 (10L) | 2C-2216 | 37 | 30 | 19 | 27 |
| -22 | M22x1.5 (15L) | -26 | M26x1.5 (18L) | 2C-2226 | 0 | 0 | 0 | 32 |
| -22 | M22x1.5 (15L) | -30 | M30x2 (22L) | 2C-2230 | 0 | 0 | 0 | 36 |
| -22 | M22x1.5 (15L) | -36 | M36x2 (28L) | 2C-2236 | 0 | 0 | 0 | 41 |
| -22 | M22x1.5 (15L) | -45 | M45x2 (35L) | 2C-2245 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18L) | -30 | M30x2 (22L) | 2C-2630 | 0 | 0 | 0 | 36 |
| -26 | M26x1.5 (18L) | -36 | M36x2 (28L) | 2C-2636 | 0 | 0 | 0 | 41 |
| -26 | M26x1.5 (18L) | -45 | M45x2 (35L) | 2C-2645 | 0 | 0 | 0 | 50 |
| -26 | M26x1.5 (18L) | -52 | M52x2 (42L) | 2C-2652 | 0 | 0 | 0 | 60 |
| -30 | M30x2 (22L) | -36 | M36x2 (28L) | 2C-3036 | 0 | 0 | 0 | 41 |
| -30 | M30x2 (22L) | -45 | M45x2 (35L) | 2C-3045 | 0 | 0 | 0 | 50 |
| -30 | M30x2 (22L) | -52 | M52x2 (42L) | 2C-3052 | 0 | 0 | 0 | 60 |
| -36 | M36x2 (28L) | -45 | M45x2 (35L) | 2C-3645 | 0 | 0 | 0 | 50 |
| -36 | M36x2 (28L) | -52 | M52x2 (42L) | 2C-3652 | 0 | 0 | 0 | 60 |
| -45 | M45x2 (35L) | -52 | M52x2 (42L) | 2C-4552 | 0 | 0 | 0 | 60 |
| -52 | M52x2 (42L) | -45 | M45x2 (35L) | 2C-5245 | 54 | 43 | 50 | 50 |
3C/3D - METRINIS, TIESUS, PERJUNGIAMAS Į MOTERĮ, BITYE TIPAS
| A gija | B sriegis | Partijos nr | L | H | H1 | ||
| brūkšnys | DKOL | brūkšnys | DKOL | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | 3C-12 | 33 | 14 | 14 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | 3C-14 | 33 | 17 | 17 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | 3C-16 | 34 | 19 | 19 |
| -16 | M16x1.5 (10L) | -14 | M14x1.5 (08L) | 3C-1614 | 34 | 19 | 17 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | 3C-18 | 34 | 22 | 22 |
| -18 | M18x1.5 (12L) | -14 | M14x1.5 (08L) | 3C-1814 | 34 | 22 | 17 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | 3C-22 | 39 | 27 | 27 |
| -26 | M26x1.5 (18L) | -22 | M22x1.5 (15L) | 3C-2622 | 40 | 32 | 27 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | 3C-26 | 38 | 32 | 32 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | 3C-30 | 44 | 36 | 36 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | 3C-36 | 48 | 41 | 41 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | 3C-45 | 52 | 50 | 50 |
| -52 | M52x2 (42L) | -52 | M52x2 (42L) | 3C-52 | 57 | 60 | 60 |
1C9/1D9 - 90 TIPO METRINIS KIŠTUKAS SU KIŠTUKU
| A gija | B sriegis | Partijos nr | L1 | L2 | S1 | ||
| brūkšnys | DKL metrika | brūkšnys | DKL metrika | mm | mm | mm | |
| -08 LL | M08x1.0 (04LL) | -08 LL | M08x1.0 (04LL) | 1C9-08LL | 15 | 11 | 9 |
| -10 LL | M10x1.0 (06LL) | -10 LL | M10x1.0 (06LL) | 1C9-10LL | 15 | 10 | 9 |
| -12 LL | M12x1.0 (08LL) | -12 LL | M12x1.0 (08LL) | 1C9-12LL | 17 | 12 | 12 |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | 1C9-12 | 19 | 12 | 12 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | 1C9-14 | 21 | 14 | 12 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | 1C9-16 | 22 | 15 | 14 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | 1C9-18 | 24 | 17 | 17 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | 1C9-22 | 28 | 21 | 19 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | 1C9-26 | 31 | 24 | 24 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | 1C9-30 | 35 | 28 | 27 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | 1C9-36 | 38 | 31 | 36 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | 1C9-45 | 45 | 35 | 41 |
| -52 | M52X2 (42L) | -52 | M52X2 (42L) | 1C9-52 | 51 | 40 | 50 |
2C9/2D9 - VYRIŠKAS Į MOTERĮ METRINIS SĄKANDŽIO TIPO 90 ALKŪNĖ
| A | B | Partijos nr | L1 | L2 | L3 | S1 | ||
| brūkšnys | DKL | brūkšnys | DKOL | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | 2C9-12 | 19 | 12 | 26 | 12 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | 2C9-14 | 21 | 14 | 28 | 12 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | 2C9-16 | 22 | 15 | 29 | 14 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | 2C9-18 | 24 | 17 | 30 | 17 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | 2C9-22 | 28 | 21 | 33 | 19 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | 2C9-26 | 31 | 24 | 36 | 24 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | 2C9-30 | 35 | 28 | 39 | 27 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | 2C9-36 | 38 | 31 | 42 | 36 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | 2C9-45 | 45 | 35 | 51 | 41 |
| -52 | M52x2 (42L) | -52 | M52x2 (42L) | 2C9-52 | 51 | 40 | 60 | 50 |
AC/AD - METRINIS UŽSUKAMASIS T-JUNGIS
| A | B | C | Partijos nr | E | F | G | S1 | |||
| brūkšnys | DKL | brūkšnys | DKL | brūkšnys | DKL | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | AC-12 | 19 | 19 | 19 | 12 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | AC-14 | 21 | 21 | 21 | 12 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | AC-16 | 22 | 22 | 22 | 14 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | AC-18 | 24 | 24 | 24 | 17 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | AC-22 | 28 | 28 | 28 | 19 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | AC-26 | 31 | 31 | 31 | 24 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | -30 | M30x2 (22L) | AC-30 | 35 | 35 | 35 | 27 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | -36 | M36x2 (28L) | AC-36 | 38 | 38 | 38 | 36 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | -45 | M45x2 (35L) | AC-45 | 45 | 45 | 45 | 41 |
| -52 | M52x2 (42L) | -52 | M52x2 (42L) | -52 | M52x2 (42L) | AC-52 | 51 | 51 | 51 | 50 |
BC/BD - METRINIS KIŠTUKAS SU VYRIAUSIAIS IR MOTERIES KIŠTUKU
| A | B | C | Partijos nr | E | F | G | S1 | H | |||
| brūkšnys | DKL | brūkšnys | DKL | brūkšnys | DKOL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | BC-12 | 19 | 19 | 26 | 12 | 14 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | BC-14 | 21 | 21 | 28 | 12 | 17 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | BC-16 | 22 | 22 | 29 | 14 | 19 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | BC-18 | 24 | 24 | 30 | 17 | 22 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | BC-22 | 28 | 28 | 33 | 19 | 27 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | BC-26 | 31 | 31 | 36 | 24 | 32 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | -30 | M30x2 (22L) | BC-30 | 35 | 35 | 39 | 27 | 36 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | -36 | M36x2 (28L) | BC-36 | 38 | 38 | 42 | 36 | 41 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | -45 | M45x2 (35L) | BC-45 | 45 | 45 | 51 | 41 | 50 |
| -52 | M52x2 (42L) | -52 | M52x2 (42L) | -52 | M52x2 (42L) | BC-52 | 51 | 51 | 56 | 50 | 60 |
CC/CD - METRINIS KIŠENINIS JUNGIKLIS SU VYRIAUSIA IR MOTERIES KIŠENE
| A | B | C | Partijos nr | E | F | G | S1 | H | |||
| brūkšnys | DKL | brūkšnys | DKL | brūkšnys | DKL | mm | mm | mm | mm | mm | |
| -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | -12 | M12x1.5 (06L) | CC-12 | 19 | 26 | 19 | 12 | 14 |
| -14 | M14x1.5 (08L) | -14 | M14x1.5 (08L) | -14 | M14x1.5 (08l) | CC-14 | 21 | 28 | 21 | 12 | 17 |
| -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | -16 | M16x1.5 (10L) | CC-16 | 22 | 29 | 22 | 14 | 19 |
| -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | -18 | M18x1.5 (12L) | CC-18 | 24 | 30 | 24 | 17 | 22 |
| -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | -22 | M22x1.5 (15L) | CC-22 | 28 | 33 | 28 | 19 | 27 |
| -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | -26 | M26x1.5 (18L) | CC-26 | 31 | 36 | 31 | 24 | 32 |
| -30 | M30x2 (22L) | -30 | M30x2 (22L) | -30 | M30x2 (22L) | CC-30 | 35 | 39 | 35 | 27 | 36 |
| -36 | M36x2 (28L) | -36 | M36x2 (28L) | -36 | M36x2 (28L) | CC-36 | 38 | 42 | 38 | 36 | 41 |
| -45 | M45x2 (35L) | -45 | M45x2 (35L) | -45 | M45x2 (35L) | CC-45 | 45 | 51 | 45 | 41 | 50 |
| -52 | M52x2 (42L) | -52 | M52x2 (42L) | -52 | M52x2 (42L) | CC-52 | 51 | 56 | 51 | 50 | 60 |
Pastaba: Jei norite užsisakyti adapterį komplekte su pjovimo žiedu ir veržle, po mūsų detalės numerio būtina įterpti priesagą „RN“, pvz., „1C-RN/1D-RN“.
Detalės
1. Atlikta: standartinis cinkavimas (Cr3, sidabras), nikelio dengimas ir cinko nikelio dengimas (gali atlaikyti 700–1000 valandų druskos purškimo bandymo reikalavimus).
2. Galimi dydžiai: nuo M12x1.5 iki M52x2.
3. Slėgis: nuo 5000 PSI iki 10,000 XNUMX PSI, galimas aukštas slėgis.
4. Pavyzdžiai: prieš bandomąjį užsakymą galime pateikti 2–3 nemokamus pavyzdžius bandymams.
5. Minimalus užsakymo kiekis: Sandėlyje turime daugumą dydžių, todėl konkretaus dydžio nėra; jei ne, taikomas 500 vienetų minimalus užsakymo kiekis.
6. Medžiaga: žalvaris, nerūdijantis plienas (304 arba 316L), anglinis plienas (#45 plienas).
7. Standartas: DIN/EATON standartas arba pagal brėžinį ir pavyzdžius (OEM).
8. Pristatymas: 30–45 dienos gamybos užsakymams ir 7–15 darbo dienų užsakymams sandėlyje.
