SAE standartiniai anglinio plieno bandymo taškų hidrauliniai adapteriai – suderinami su aukštu slėgiu
Mūsų SAE standartinio anglinio plieno bandymo taškų hidrauliniai adapteriai yra tiksliai suprojektuotos jungtys, skirtos aukšto slėgio hidraulinėms ir tepimo sistemoms. Šie adapteriai, atitinkantys SAE J514, J1926 ir kitus pramonės standartus, užtikrina saugias ir sandarias jungtis slėgio bandymams, diagnostikai ir techninei priežiūrai. Pagaminti iš patvaraus anglinio plieno, jie atlaiko itin didelį slėgį (iki kelių tūkstančių PSI) ir yra nepriekaištingai suderinami su SAE reikalavimus atitinkančiais komponentais. Sriegiai apima JIC, ORFS.
Aprašymas
6564
FS6564Kodėl verta rinktis mūsų SAE bandymo taškų adapterius?
Patikimumas: Griežtai patikrintas, kad atitiktų SAE ir pramonės našumo standartus.
Atitiktis pasauliniams standartams: užtikrina sklandų integravimą su esamomis hidraulinėmis sistemomis.
Padidintas saugumas: tvirta konstrukcija sumažina gedimų riziką esant aukštam slėgiui.
Platus pramonės pritaikymas: Pasitiki originalios įrangos gamintojai, techninės priežiūros komandos ir hidraulikos inžinieriai.
Techninės specifikacijos
Medžiaga: anglinis plienas (nerūdijantis plienas – pagal pageidavimą)
Standartai: SAE J514, SAE J1926
Sriegių tipai: tiesus sriegis (JIC, ORFS), kūginio sriegio variantai
Slėgio įvertinimas: iki 5,000 PSI (priklausomai nuo konfigūracijos)
Temperatūros diapazonas: nuo -20°F iki +250°F (nuo -29°C iki +121°C)
Paviršiaus apdorojimas: cinkuotas arba juodasis oksidas atsparumui korozijai
Išvada
Pramonės šakoms, kurioms keliamas tikslumas, patvarumas ir atitiktis reikalavimams, mūsų SAE standartiniai anglinio plieno bandymo taškų adapteriai užtikrina neprilygstamą našumą. Nesvarbu, ar tai diagnostika, priežiūra, ar sistemos atnaujinimas, šios jungtys yra patikimas, standartizuotas sprendimas aukšto slėgio skysčių sistemoms.
Peržiūrėkite mūsų katalogą ir šiandien raskite SAE reikalavimus atitinkančius hidraulinių bandymo taškų sprendimus!
Techniniai duomenys
* Į komplektą neįeina bandymo prievado jungtis. Įsigyjama atskirai.

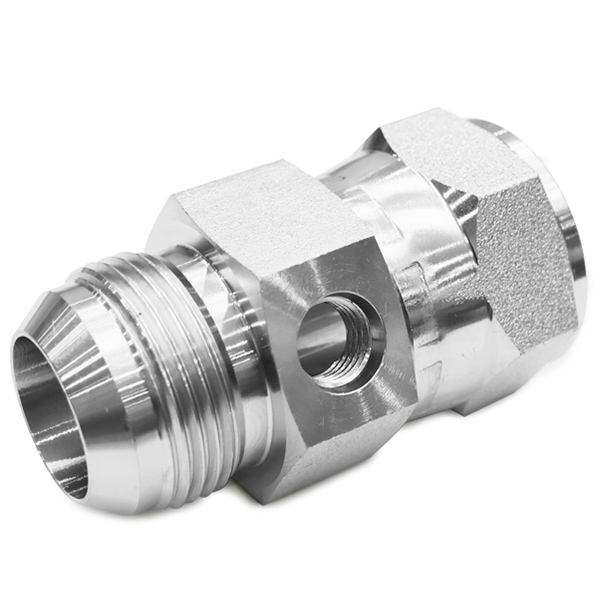

JIC M JIC F - 7/16" UNO KRYŽMINIS ANGOS JUNGIMAS (6564 pav.)
| A / B sriegis | C sriegis | Partijos nr | E | F | N | H1 | H | ||
| brūkšnys | JIC | brūkšnys | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Į komplektą neįeina bandymo prievado jungtis. Įsigyjama atskirai.

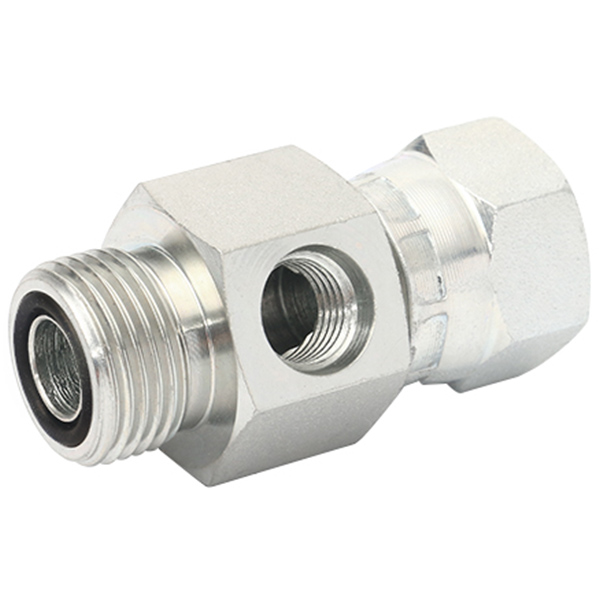

ORFS MX ORFS F - 7/16" UNO KRYŽMINĖ ANGA (6574/FS6564 pav.)
| A / B sriegis | C sriegis | Partijos nr | E | F | N | H1 | H | ||
| brūkšnys | JIC | brūkšnys | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
taikymas
Šie SAE bandymo taškų adapteriai yra būtini pramonės šakoms, kurioms reikalingas patikimas slėgio stebėjimas ir skysčių sistemų priežiūra:
1. Hidraulinės sistemos – naudojamos statybinėse mašinose, žemės ūkio įrangoje ir pramoninėje hidraulikoje slėgio bandymams.
2. Tepimo sistemos – palengvina alyvos slėgio patikrinimus ir mėginių ėmimą varikliuose, pavarų dėžėse ir sunkiosiose mašinose.
3. Hidraulinės sistemos – leidžia greitai diagnozuoti pneumatines ir hidraulines grandines.
4. Mobili įranga – idealiai tinka sunkvežimiams, kranams ir kasybos transporto priemonėms, kur itin svarbus atsparumas aukštam slėgiui.
5. Gamyba ir priežiūra – tarnauja kaip standartizuoti prieigos taškai matuokliams, jutikliams ir bandymo įrankiams.
