SAE standartinis anglinio plieno nerūdijančio plieno O formos žiedo sandariklis hidrauliniams adapteriams
ORFS adapterių sandarinimas yra svarbus sandarinimo metodas, galintis veiksmingai užkirsti kelią skysčių ar dujų nuotėkiui ir užtikrinti normalų sistemos veikimą. Jis pasižymi paprastos konstrukcijos, lengvo montavimo ir didelio atsparumo slėgiui privalumais, todėl yra plačiai naudojamas hidraulinėse sistemose, automobilių pramonėje ir kitose srityse.
Aprašymas
ORFS hidraulinio adapterio sandarinimo žiedo poveikis yra glaudžiai susijęs su sandarinimo griovelio dydžiu jo gale. ORFS adapteriai pagaminti iš anglinio ir nerūdijančio plieno, jų dydžiai yra nuo -04 iki -32. Gaminio forma gali būti vyriška-vyriška, vyriška-moterimi, moteriška-moterimi, ir gali būti skirtingų stilių: tiesūs, alkūniniai, trišakiai ir kryžminiai.
FS2403
FS2404
FS6400
FS6403
1FG
1FMTechniniai duomenys

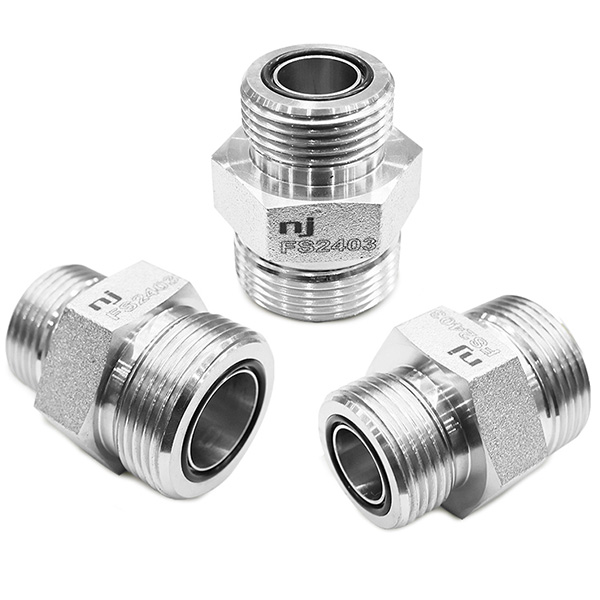

ADAPTERIS ORFS KIŠTUKAS Į ORFS KIŠTUKĄ, TIESUS KIŠTUKAS (FS2403)
| A gija | B sriegis | Partijos nr | L | E | F | H1 | ||
| brūkšnys | ORFS | brūkšnys | ORFS | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1F-0909 | 27 | 10 | 10 | 15.88 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1F-1109 | 30 | 11 | 10 | 19.05 |
| -11 | 11/16 | -11 | 11 / 16-16 | 1F-1111 | 31 | 11 | 11 | 19.05 |
| -13 | 13 / 16-16 | -11 | 11 / 16-16 | 1F-1311 | 34 | 13 | 11 | 22.23 |
| -13 | 13 / 16-16 | -13 | 13 / 16-16 | 1F-1313 | 35 | 13 | 13 | 22.23 |
| -16 | 1-14 | -13 | 13 / 16-16 | 1F-1613 | 40 | 16 | 13 | 26.97 |
| -16 | 1-14 | -16 | 1-14 | 1F-1616 | 43 | 16 | 16 | 26.97 |
| -19 | 1.3 / 16-12 | -13 | 13 / 16-16 | 1F-1913 | 43 | 17 | 13 | 31.75 |
| -19 | 1.3 / 16-12 | -16 | 1-14 | 1F-1916 | 46 | 17 | 16 | 31.75 |
| -19 | 1.3 / 16-12 | -19 | 1.3 / 16-12 | 1F-1919 | 47 | 17 | 17 | 31.75 |
| -23 | 1.7 / 16-12 | -19 | 1.3 / 16-12 | 1F-2319 | 49 | 18 | 17 | 38.10 |
| -23 | 1.7 / 16-12 | -23 | 1.7 / 16-12 | 1F-2323 | 49 | 18 | 18 | 38.10 |
| -27 | 1.11 / 16-12 | -23 | 1.7 / 16-12 | 1F-2723 | 51 | 18 | 18 | 44.45 |
| -27 | 1.11 / 16-12 | -27 | 1.11 / 16-12 | 1F-2727 | 51 | 18 | 18 | 44.45 |
| -32 | 2-12 | -27 | 1.11 / 16-12 | 1F-3227 | 53 | 18 | 18 | 53.98 |
| -32 | 2-12 | -32 | 2-12 | 1F-3232 | 53 | 18 | 18 | 53.98 |

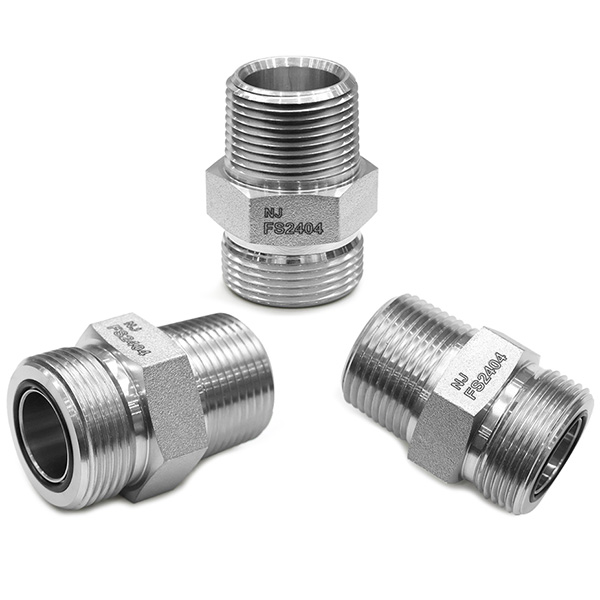

ORFS išorinis sriegis x NPT išorinis tiesus adapteris (FS2404)
| A gija | B sriegis | Partijos nr | L | E | F | H1 | ||
| brūkšnys | ORFS | brūkšnys | NPT | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -02 | 1 / 8-27 | 1FN-0902 | 27 | 10 | 10 | 15.9 |
| -09 | 9 / 16-18 | -04 | 1 / 4-18 | 1FN-0904 | 32 | 10 | 15 | 15.9 |
| -09 | 9 / 16-18 | -06 | 3 / 8-18 | 1FN-0906 | 32 | 10 | 15 | 19.1 |
| -09 | 9 / 16-18 | -08 | 1 / 2-14 | 1FN-0908 | 38 | 10 | 20 | 23.8 |
| -11 | 11 / 16-16 | -02 | 1 / 8-27 | 1FN-1102 | 29 | 11 | 10 | 19.1 |
| -11 | 11 / 16-16 | -04 | 1 / 4-18 | 1FN-1104 | 34 | 11 | 15 | 19.1 |
| -11 | 11 / 16-16 | -06 | 3 / 8-18 | 1FN-1106 | 34 | 11 | 15 | 19.1 |
| -11 | 11 / 16-16 | -08 | 1 / 2-14 | 1FN-1108 | 39 | 11 | 20 | 23.8 |
| -13 | 13 / 16-16 | -06 | 3 / 8-18 | 1FN-1306 | 37 | 13 | 15 | 22.2 |
| -13 | 13 / 16-16 | -08 | 1 / 2-14 | 1FN-1308 | 42 | 13 | 20 | 23.8 |
| -13 | 13 / 16-16 | -12 | 3 / 4-14 | 1FN-1312 | 43 | 13 | 20 | 31.8 |
| -13 | 13 / 16-16 | -16 | 1-11.5 | 1FN-1316 | 46 | 13 | 25 | 34.9 |
| -16 | 1-14 | -08 | 1 / 2-14 | 1FN-1608 | 46 | 16 | 20 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-14 | 1FN-1612 | 46 | 16 | 20 | 31.8 |
| -16 | 1-14 | -16 | 1-11.5 | 1FN-1616 | 56 | 16 | 25 | 38.1 |
| -19 | 1.3 / 16-12 | -08 | 1 / 2-14 | 1FN-1908 | 49 | 18 | 20 | 31.8 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-14 | 1FN-1912 | 49 | 18 | 20 | 31.8 |
| -19 | 1.3 / 16-12 | -16 | 1-11.5 | 1FN-1916 | 52 | 18 | 25 | 38.1 |
| -23 | 1.7 / 16-12 | -12 | 3 / 4-14 | 1FN-2312 | 51 | 18 | 20 | 38.1 |
| -23 | 1.7 / 16-12 | -16 | 1-11.5 | 1FN-2316 | 56 | 18 | 25 | 38.1 |
| -23 | 1.7 / 16-12 | -20 | 1.1 / 4-11.5 | 1FN-2320 | 58 | 18 | 25 | 42.9 |
| -27 | 1.11 / 16-12 | -16 | 1-11.5 | 1FN-2716 | 58 | 18 | 25 | 44.5 |
| -27 | 1.11 / 16-12 | -20 | 1.1 / 4-11.5 | 1FN-2720 | 58 | 18 | 25 | 44.5 |
| -32 | 2-12 | -24 | 1.1 / 2-11.5 | 1FN-3224 | 61 | 18 | 26 | 54 |

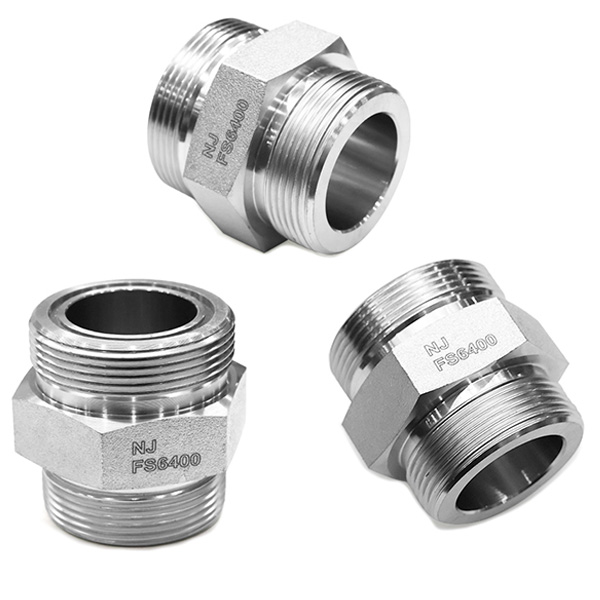

ORFS kištukas x UNO kištukas tiesus adapteris (FS6400)
| A gija | B sriegis | Partijos nr | L | E | F | H1 | ||
| brūkšnys | ORFS | brūkšnys | ONE | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO-0907 | 29 | 10 | 9 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO-0909 | 31 | 10 | 10 | 19.1 |
| -09 | 9 / 16-18 | -12 | 3 / 4-16 | 1FO-0912 | 34 | 10 | 11 | 22.2 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO-1107 | 34 | 11 | 9 | 19.1 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO-1109 | 32 | 11 | 10 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO-1112 | 35 | 11 | 11 | 22.2 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO-1114 | 39 | 11 | 13 | 27.0 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | 1FO-1307 | 36 | 13 | 9 | 22.2 |
| -13 | 13 / 16-16 | -09 | 9 / 16-18 | 1FO-1309 | 37 | 13 | 10 | 22.2 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO-1312 | 37 | 13 | 11 | 22.2 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO-1314 | 40 | 13 | 13 | 27.0 |
| -13 | 13 / 16-16 | -17 | 1.1 / 16-12 | 1FO-1317 | 44 | 13 | 15 | 31.8 |
| -13 | 13 / 16-16 | -21 | 1.5 / 16-12 | 1FO-1321 | 46 | 13 | 15 | 38.1 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO-1612 | 45 | 16 | 11 | 27.0 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO-1614 | 43 | 16 | 13 | 27.0 |
| -16 | 1-14 | -17 | 1.1 / 16-12 | 1FO-1617 | 47 | 16 | 15 | 31.8 |
| -16 | 1-14 | -21 | 1.5 / 16-12 | 1FO-1621 | 50 | 16 | 15 | 38.1 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-16 | 1FO-1912 | 49 | 18 | 11 | 31.8 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO-1914 | 51 | 18 | 13 | 31.8 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO-1917 | 49 | 18 | 15 | 31.8 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO-1921 | 50 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -17 | 1.1 / 16-12 | 1FO-2317 | 54 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO-2321 | 50 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -26 | 1.5 / 8-12 | 1FO-2326 | 52 | 18 | 15 | 47.6 |
| -27 | 1.11 / 16-12 | -21 | 1.5 / 16-12 | 1FO-2721 | 52 | 18 | 15 | 44.5 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO-2726 | 52 | 18 | 15 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO-2730 | 54 | 18 | 15 | 54.0 |
| -32 | 2-12 | -26 | 1.5 / 8-12 | 1FO-3226 | 54 | 18 | 15 | 56.2 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO-3230 | 54 | 18 | 15 | 54.0 |

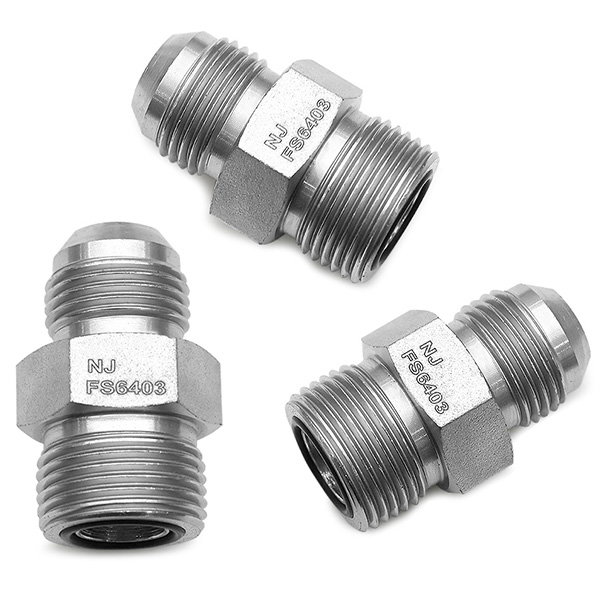

JIC išorinis x ORFS išorinis tiesus adapteris (FS6403)
| A gija | B sriegis | Partijos nr | L | E | F | H1 | ||
| brūkšnys | JIC | brūkšnys | ORFS | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -09 | 9 / 16-18 | 1JF-0709 | 32 | 14 | 10 | 15.9 |
| -07 | 7 / 16-20 | -11 | 11 / 16-16 | 1JF-0711 | 34 | 14 | 11 | 19.1 |
| -09 | 9 / 16-18 | -11 | 11 / 16-16 | 1JF-0911 | 34 | 14 | 11 | 19.1 |
| -12 | 3 / 4-16 | -11 | 11 / 16-16 | 1JF-1211 | 38 | 17 | 11 | 22.2 |
| -12 | 3 / 4-16 | -13 | 13 / 16-16 | 1JF-1213 | 39 | 17 | 13 | 22.2 |
| -14 | 7 / 8-14 | -13 | 13 / 16-16 | 1JF-1413 | 40 | 19 | 13 | 25.4 |
| -14 | 7 / 8-14 | -16 | 1-14 | 1JF-1416 | 46 | 19 | 16 | 27.0 |
| -17 | 1.1 / 16-12 | -16 | 1-14 | 1JF-1716 | 50 | 22 | 16 | 31.8 |
| -17 | 1.1 / 16-12 | -19 | 1.3 / 16-12 | 1JF-1719 | 52 | 22 | 17 | 31.8 |
| -21 | 1.5 / 16-12 | -19 | 1.3 / 16-12 | 1JF-2119 | 55 | 23 | 17 | 38.1 |
| -21 | 1.5 / 16-12 | -23 | 1.7 / 16-12 | 1JF-2123 | 55 | 23 | 18 | 38.1 |
| -26 | 1.5 / 8-12 | -27 | 1.11 / 16-12 | 1JF-2627 | 58 | 24 | 18 | 44.5 |

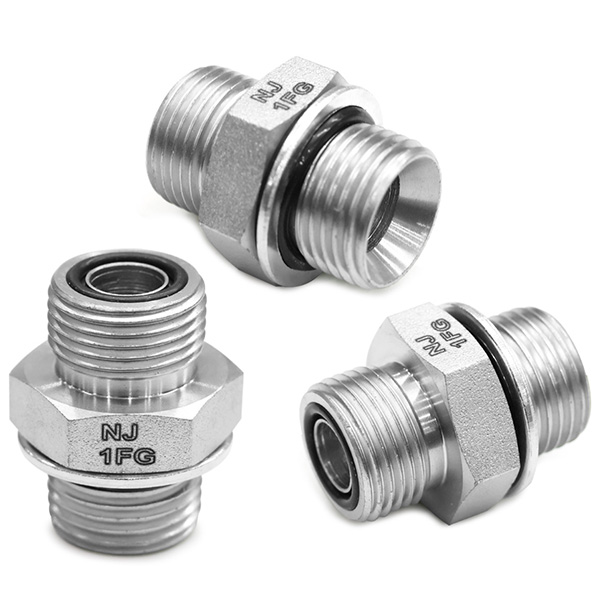

ORFS išorinis sriegis x BSPP išorinis O formos žiedas + fiksavimo žiedas, tiesus adapteris (1FG)
| A | B | Partijos nr | L | E | F | H1 | ||
| brūkšnys | ORFS | brūkšnys | BSPP | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -02 | 1 / 8-28 | 1FG-0902R | 26 | 10 | 8 | 17 |
| -09 | 9 / 16-18 | -04 | 1 / 4-19 | 1FG-0904R | 30 | 10 | 11 | 19 |
| -09 | 9 / 16-18 | -06 | 3 / 8-19 | 1FG-0906R | 31 | 10 | 11 | 22 |
| -11 | 11 / 16-16 | -04 | 1 / 4-19 | 1FG-1104R | 31 | 11 | 11 | 19 |
| -11 | 11 / 16-16 | -06 | 3 / 8-19 | 1FG-1106R | 31 | 11 | 11 | 22 |
| -11 | 11 / 16-16 | -08 | 1 / 2-14 | 1FG-1108R | 34 | 11 | 15 | 27 |
| -13 | 13 / 16-16 | -06 | 3 / 8-19 | 1FG-1306R | 34 | 13 | 11 | 22 |
| -13 | 13 / 16-16 | -08 | 1 / 2-14 | 1FG-1308R | 35 | 13 | 15 | 27 |
| -13 | 13 / 16-16 | -12 | 3 / 4-14 | 1FG-1312R | 43 | 13 | 15 | 32 |
| -16 | 1-14 | -08 | 1 / 2-14 | 1FG-1608R | 42 | 16 | 15 | 27 |
| -16 | 1-14 | -12 | 3 / 4-14 | 1FG-1612R | 45 | 16 | 15 | 32 |
| -19 | 1.3 / 16-12 | -08 | 1 / 2-14 | 1FG-1908R | 45 | 17 | 15 | 32 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-14 | 1FG-1912R | 45 | 17 | 15 | 32 |
| -19 | 1.3 / 16-12 | -16 | 1-11 | 1FG-1916R | 50 | 17 | 19 | 41 |
| -23 | 1.7 / 16-12 | -12 | 3 / 4-14 | 1FG-2312R | 48 | 18 | 19 | 41 |
| -23 | 1.7 / 16-12 | -16 | 1-11 | 1FG-2316R | 49 | 18 | 19 | 41 |
| -23 | 1.7 / 16-12 | -20 | 1.1 / 4-11 | 1FG-2320R | 50 | 18 | 19 | 50 |
| -27 | 1.11 / 16-12 | -20 | 1.1 / 4-11 | 1FG-2720R | 55 | 18 | 19 | 50 |
| -27 | 1.11 / 16-12 | -24 | 1.1 / 2-11 | 1FG-2724R | 58 | 18 | 19 | 55 |
| -32 | 2-12 | -24 | 1.1 / 2-11 | 1FG-3224R | 58 | 18 | 19 | 55 |
ORFS išorinis sriegis x METRINIS išorinis sriegis (kapsuliuotas sandariklis) tiesus adapteris (1FM)
| A | B | Partijos nr | L | E | F | H1 | ||
| brūkšnys | ORFS | brūkšnys | METRIKA | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -12 | 12x1.5 | 1FM-0912 | 31 | 10 | 12 | 17 |
| -11 | 11 / 16-16 | -14 | 14x1.5 | 1FM-1114 | 33 | 11 | 12 | 19 |
| -11 | 11 / 16-16 | -16 | 16x1.5 | 1FM-1116 | 33 | 11 | 12 | 22 |
| -11 | 11 / 16-16 | -18 | 18x1.5 | 1FM-1118 | 34 | 11 | 12 | 24 |
| -13 | 13 / 16-16 | -18 | 18x1.5 | 1FM-1318 | 35 | 13 | 12 | 24 |
| -13 | 13 / 16-16 | -22 | 22x1.5 | 1FM-1322 | 39 | 13 | 14 | 27 |
| -16 | 1-14 | -22 | 22x1.5 | 1FM-1622 | 42 | 16 | 14 | 27 |
| -19 | 1.3 / 16-12 | -22 | 22x1.5 | 1FM-1922 | 45 | 18 | 14 | 32 |
Detalės
ORFS adapteriai turi daug privalumų, įskaitant aukštą atsparumą slėgiui, gerą sandarumą, atsparumą dilimui ir korozijai, greitą prijungimą ir išardymą, paprastą konstrukciją ir mažą kainą, todėl jie yra rekomenduojamas jungiamasis mazgas hidraulinėse sistemose. NJ tiekia aukštos kokybės ORFS adapterius, užtikrinančius saugumą ir patikimumą.
1. Druskos purškimo bandymas trunka 120 valandų.
2. Leisti medžiagų pakeitimus, pvz., 316SS.
3. 40000+ SAE, BSP METRIC adater sandėlyje ir be MOQ reikalavimo iš sandėlio.
4. Greitas pristatymas per 7–15 dienų.
5. 24 valandų pardavimų komandos paslaugos.
6. OEM projektas priimtas.
